您所在的位置：網站首頁 >> 產品展示 >> 球閥系列 >> 氣動固定球閥

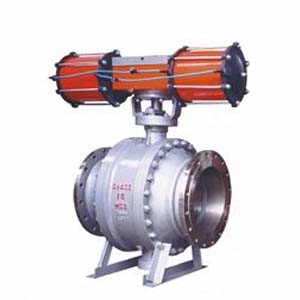

氣動固定球閥

一、產品氣動固定球閥概述：

產品型號：SMQ647F

產品名稱：氣動氧氣固定球閥

產品特點：電動氧氣閥SMQ947F 氣動氧氣閥SMQ647F 手動氧氣閥Q347F 適用介質：水氣油品天然氣和酸堿腐蝕性介質適用溫度：-196~350℃ 驅動方式：手動、氣動、電動、液動等公稱通徑：DN15~800mm　1/2　~32″

二、主要零件及材質：

序號	零件名稱	材質
序號	零件名稱	GB	ASTM
1	閥體	WCB	A216-WCB
2	彈簧	60Si2Mn	AISI 9260
3	密封圈	PTFE	PTFE
4	墊片	PTFE	PTFE
5	排污螺塞	25	A105
6	“O”型密封圈	橡膠	橡膠
7	底蓋	25	A105
8	螺釘	35	A193-B7
9	固定軸	1Cr13	A193-410
10	滑動軸承	PTFE	PTFE&
11	球體	1Cr18Ni9Ti	SS304
12	閥蓋	WCB	A216-WCB
13	閥座	25	A105
14	閥桿	1Cr13	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	壓套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料壓蓋	WCB	A216-WCB
21	鍵	45	AISIC 1045

三、技術規范：

設計依據	國際系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度（焊接）	GB/T15188	1AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ABSU B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

四、試驗壓力：

壓力等級		試驗壓力
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

五、應用規范：

1、設計、制造按GB12237-89
2、結構長度按GB12221-89
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB1392-89

六、氣動固定球閥PN1.6MPa主要連接尺寸及重量：

公稱通徑		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	586
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt（kg）	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
電動	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	41	410	410
氣動	H3	215	240	265	274	379	389	479	552	666	733	926	1059	1127	1393	1468	1538	1538	1450
氣動	L2	200	270	270	270	405	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840

七、氣動固定球閥PN2.5MP主要連接尺寸及重量：

公稱通徑		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt（kg）	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
電動	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1295	1490
氣動	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

八、氣動固定球閥PN4.0MPa主要連接尺寸及重量：

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1	25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L	165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H	50	55	80	102	114	127	152	184	219	273
