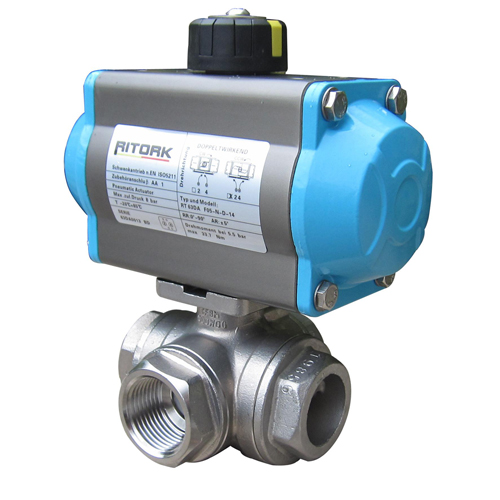

氣動內螺紋三通球閥
產品氣動內螺紋三通球閥詳細資料：
產品型號：Q614F/Q615F
產品名稱：氣動內螺紋三通球閥
產品介紹：
氣動三通內螺紋球閥是綜合國內外先進技術而開發的新型三通切換型調節/切斷閥門。標準球芯有L型三通雙通道，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型氣動三通內螺紋球閥可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。氣動三通內螺紋球閥由氣動活塞式雙作用或單作用(彈簧復位式)執行機構組成，有比例調節型(采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作)。二位切換型(采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制)。
工作原理：

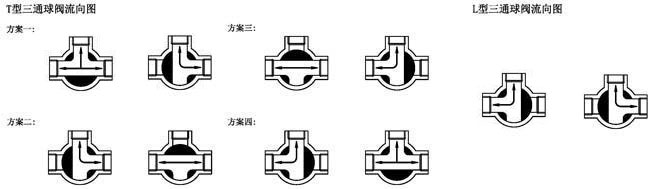

氣動內螺紋球閥的球體分L型和T型，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。螺紋的連接適用與小管路，更加經濟實惠。
產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

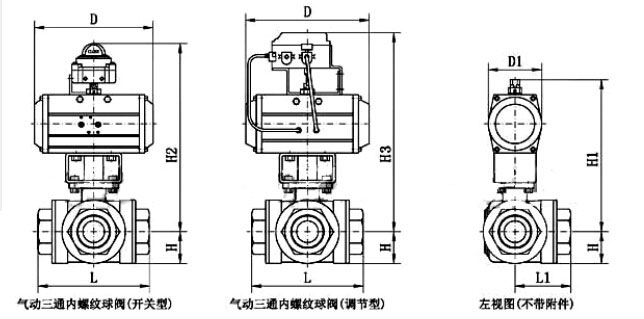

Q614F、Q615F氣動球閥結構圖
| 執行器型號 | GT、SR、ST、AT系列單(雙)作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要外形和連接尺寸單位：
|
Q644/645F-16 |
|||||||||||
|
通徑DN |
L |
L1 |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
||||||||||
|
25 |
1″ |
200 |
100 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
193 |
140 |
|
32 |
1 1/4″ |
220 |
100 |
140 |
100 |
76 |
4-Φ18 |
18 |
2 |
212 |
164 |
|
40 |
1 1/2″ |
250 |
125 |
150 |
110 |
84 |
4-Φ18 |
18 |
2 |
230 |
164 |
|
50 |
2″ |
260 |
130 |
165 |
125 |
99 |
4-Φ18 |
20 |
3 |
268 |
190 |
|
65 |
2 1/2″ |
300 |
150 |
185 |
145 |
118 |
4-Φ18 |
20 |
3 |
293 |
210 |
|
80 |
3″ |
320 |
160 |
200 |
160 |
132 |
8-Φ18 |
20 |
3 |
325 |
247 |
|
100 |
4″ |
370 |
185 |
220 |
180 |
156 |
8-Φ18 |
22 |
3 |
380 |
276 |
|
125 |
5″ |
430 |
215 |
250 |
210 |
184 |
8-Φ18 |
22 |
3 |
468 |
348 |
|
150 |
6″ |
480 |
240 |
285 |
240 |
211 |
8-Φ23 |
24 |
3 |
510 |
378 |
|
200 |
8″ |
550 |
275 |
340 |
295 |
256 |
12-Φ23 |
24 |
3 |
655 |
432 |
法蘭標準：GB9113亦可按ANSI B16.5、JIS B2212
備注：L（T）形三通閥由氣動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
訂貨須知：
一、①氣動三通法蘭球閥產品名稱與型號②氣動三通法蘭球閥口徑③氣動三通法蘭球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的氣動三通法蘭球閥型號，請按氣動三通法蘭球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
