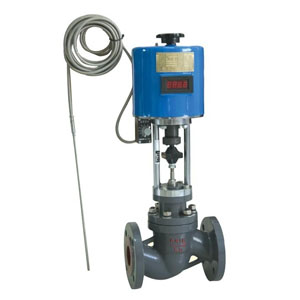

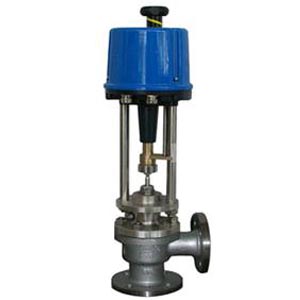

ZZWPE自力式電控溫度調
一、產品自力式電控溫度調節閥的詳細資料：
產品型號：ZZWPE
產品名稱：自力式電控溫度調節閥
產品特點：自力式電控溫度調節閥（適用于較大口徑及導熱油控制），該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。 產品特點： 本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合。
二、零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
三、技術參數：
|
公稱通徑DN(mm)
（閥座直徑dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||
|
(10)
|
(12)
|
(15)
|
(20)
|
||||||||||||
|
額定流量系數
|
直級
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
額定行程
|
16
|
25
|
40
|
60
|
|||||||||||
|
公稱壓力PN(MPa)
|
1.0 1.6 4.0 6.4
|
||||||||||||||
|
固有流量特性
|
直線、等百分比
|
||||||||||||||
|
固有可調比
|
50
|
||||||||||||||
|
允許泄漏量
|
單座
|
硬密封：IV級 軟密封：VI級
|
|||||||||||||
|
套筒
|
硬密封：II級 軟密封：VI級
|
||||||||||||||
|
工作溫度t(℃)
|
-20~200 -40~250 -40~450 -60~450
|
||||||||||||||
|
信號范圍（mA.DC）
|
0~10 4~20
|
||||||||||||||
|
作用方式
|
電關式 電開式
|
||||||||||||||
|
使用環境溫度（℃）
|
電動調節閥：-20~70℃
|
||||||||||||||
|
使用環境濕度
|
電動調節閥：≤95%
|
||||||||||||||
|
電源電壓
|
220V 50Hz
|
||||||||||||||
四、本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數：
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
電動執機機構
|
普通型
|
ZAZ-60
DKZ-310 |
ZAZ-60
DKZ-310 |
DKZ-410
|
DKZ-410
DKZ-510 |
|||||||
|
電子型
|
JHZAZ1
|
JHZAZ1
|
JHZAZ3
|
JHZAZ3
|
||||||||
|
電動執行機構推力（N)
全行程時間（S） |
普通型
|
400
4000 |
400
4000 |
6400
|
6400
16000 |
|||||||
|
電子型
|
2000
|
4000
|
6000
|
8000
|
||||||||
|
普通型
|
12.5
|
20
|
32
|
48
|
||||||||
|
|
電子型
|
30
|
30
|
48
|
60
|
|||||||
|
消耗功率（N）
|
普通型
|
28
|
35
|
|||||||||
|
電子型
|
6
|
15
|
25
|
40
|
||||||||
連接尺寸及標準：
法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準
bZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品。公稱壓力PN16、40、64；溫度調節范圍從0～270℃；溫度控制器連接接頭為G1外螺紋；法蘭標準：PN16、40按BG9113-8；PN64按JB79.2-94; PN16為凸面法蘭；PN40、64為凹凸面法蘭，閥體為凹面。結構長度按GB12221-89標準。
自力式溫度調節閥結構品種全，有ZZWP、ZZWM單座、套筒調節閥。
有用于加熱調節（B型）和用于冷卻調節（K型）二種供選擇。
有較寬的溫度設定范圍，調節方便。
有超溫過載保護措施，安全可靠。
溫度設定方便，運行期間也可連續設定。
|
閥體
|
ZG230-450
ZGCr18Ni12Mo2Ti |
ZG1Cr18Ni9Ti
|
|
閥座
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
閥芯
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
波紋管套
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
平衡波紋管
|
1Cr18Ni9Ti
|
|
|
溫包
|
H62
|
1Cr18Ni9Ti
|
|
毛細管
|
H62
|
1Cr18Ni9Ti
|
|
接頭
|
35
|
1Cr18Ni9Ti
|
五、技術參數：
1、 主要參數見表一
|
公稱通徑CN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
||
|
閥座直徑DN(mm)
|
1.6 4.0
|
||||||||||||||
|
額定流量系數Kv
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
|
雙座
|
|
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
836
|
1210
|
||
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
||
|
額定行程
|
6
|
8
|
10
|
14
|
20
|
35
|
|||||||||
|
允許壓差Mpa）
|
1.6
|
1.5
|
0.5
|
||||||||||||
|
溫度調節范圍（℃）
|
0～70、50～120、100～170、150～220、200～270
|
||||||||||||||
|
調節精度（％）
|
±5
|
||||||||||||||
|
允許超載值（℃）
|
分別為上述溫度調節范圍上限加50
|
||||||||||||||
|
使用環境溫度（℃）
|
-40～±80
|
||||||||||||||
|
安裝接頭
|
G1
|
||||||||||||||
|
毛細管長度
|
3、5
|
||||||||||||||
|
允許泄漏量
|
硬密封（1/h）
|
雙座、套筒：5×10ˉ3×閥額定容量、單座：10ˉ4×閥額定容量
|
|||||||||||||
|
軟密封（ml/min）
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75 |
11.10
|
||
2、 外形尺寸與重量見表二
|
公稱通徑(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
H
|
500
|
540
|
580
|
640
|
700
|
750
|
820
|
950
|
1100
|
1280
|
|||
|
T
|
235、430
|
430、630
|
630、1000
|
||||||||||
|
h
|
350
|
||||||||||||
|
d
|
25
|
||||||||||||
|
保護套直徑
|
ф28
|
||||||||||||
|
重量
|
8
|
10
|
13
|
15
|
18
|
30
|
35
|
60
|
75
|
85
|
110
|
150
|
|
3、 主要零件材料見表三
|
名稱
|
材料
|
名稱
|
材料
|
|
閥體
|
ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
|
平衡波紋管
|
1Cr18Ni9Ti
|
|
閥座
|
1Cr18Ni9Ti、Cr18Ni12Mo2Ti
|
安裝接頭
|
30、1Cr18Ni9Ti
|
|
閥芯
|
1Cr18Ni9Ti、Cr18Ni12Mo2Ti
|
溫包
|
H62、1Cr18Ni9Ti
|
|
波紋管套
|
1Cr18Ni9Ti、Cr18Ni12Mo2Ti
|
毛細管
|
H62、1Cr18Ni9Ti
|
六、安裝事項：
安裝、使用與維護：
（1）安裝前應對管道進和嚴格除污，吹凈焊渣等雜物，否則將嚴重?fù)p壞閥門。
（2）調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。
（3）為使自控系統或檢修閥門時仍能連續運行，應設置旁通閥，閥前須裝過濾器，壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。見下圖：
（4）傳感器須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。
訂貨須知：
一、①ZZWPE自力式電控溫度調節閥產品名稱與型號②ZZWPE自力式電控溫度調節閥口徑③ZZWPE自力式電控溫度調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZZWPE自力式電控溫度調節閥型號，請按ZZWPE自力式電控溫度調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
